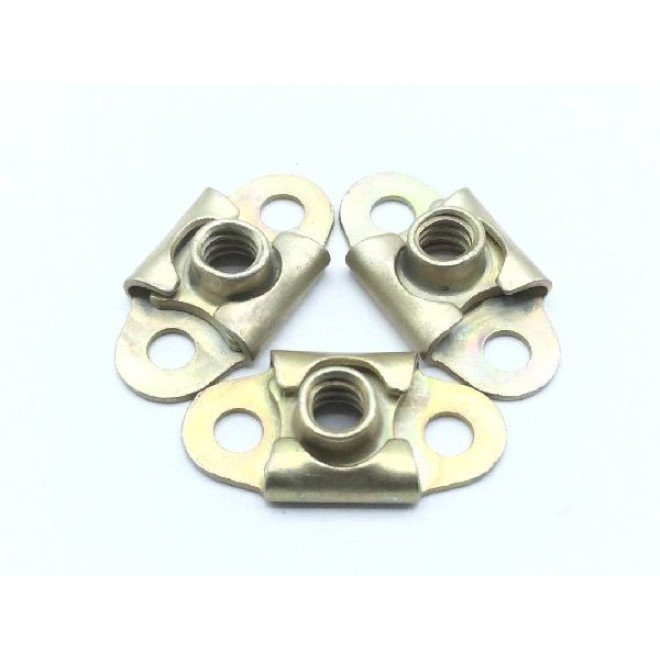

MS21075-06N — אום עוגן

מחיר לפי הצעה

כמות

תמצית המוצר

מצאו אומים ואומי עוגן למכלול מוגדר. התבריג, סוג הנעילה וגאומטריית ההתקנה צריכים להתאים לתצורה המבוקשת.

פרטים טכניים ומסמכים

מק״ט מבוקש	MS21075-06N
סדרת ייחוס	MS21075

מספר קטלוגי NSN	5310-01-330-9805
סדרת מוצר	MS
חומר	Steel
טיפול פני שטח	Cl 2 federal specification single treatment response qq-p-416 ty2
דרגת תבריג	3b
סדרת תבריג	Unjc
מידת תבריג	0.138 inches
מרחק מרכזים בין קדחי עיגון לאורך	Between 0.435 inches and 0.439 inches
מרחק בין מרכז הפתח למרכז קדח העיגון	Between 0.213 inches and 0.223 inches
קשיות	49.0 rockwell c
מנגנון נעילה	Prevailing torque all metal design
סידור קדחי עיגון	2 holes
קוטר קדח עיגון	Between 0.098 inches and 0.103 inches
גובה אום	0.171 inches
אורך אום	0.682 inches
אמצעי עיגון האום	Straight holes
מבנה אום	Plate (floating)
עובי לוחית	Between 0.020 inches and 0.090 inches
רוחב לוחית	Between 0.290 inches and 0.357 inches
נתוני מפרט	96906-ms21075 government standard
דירוג טמפרטורה	100.0 degrees fahrenheit
כיוון תבריג	Right-hand
מספר כריכות לאינץ׳ (TPI)	32
סיכה	Dry film lubricant

הערכים מוצגים ביחידות ובסימון המקוריים. יש לאשר התאמה מול השרטוט או התקן העדכני לפני הזמנה.

צרפו כמות, מועדי אספקה נדרשים, מדרגות כמות, מהדורת שרטוט ודרישות מסמכים או עקיבות. אם ניתן לשקול חלופה, ציינו זאת במפורש.

היצרן בפועל, התצורה, זמינות, מחיר, זמן אספקה והמסמכים יסוכמו בהצעה המאושרת. רישום זה אינו הצהרת מלאי או אישור התאמה להתקנה.
