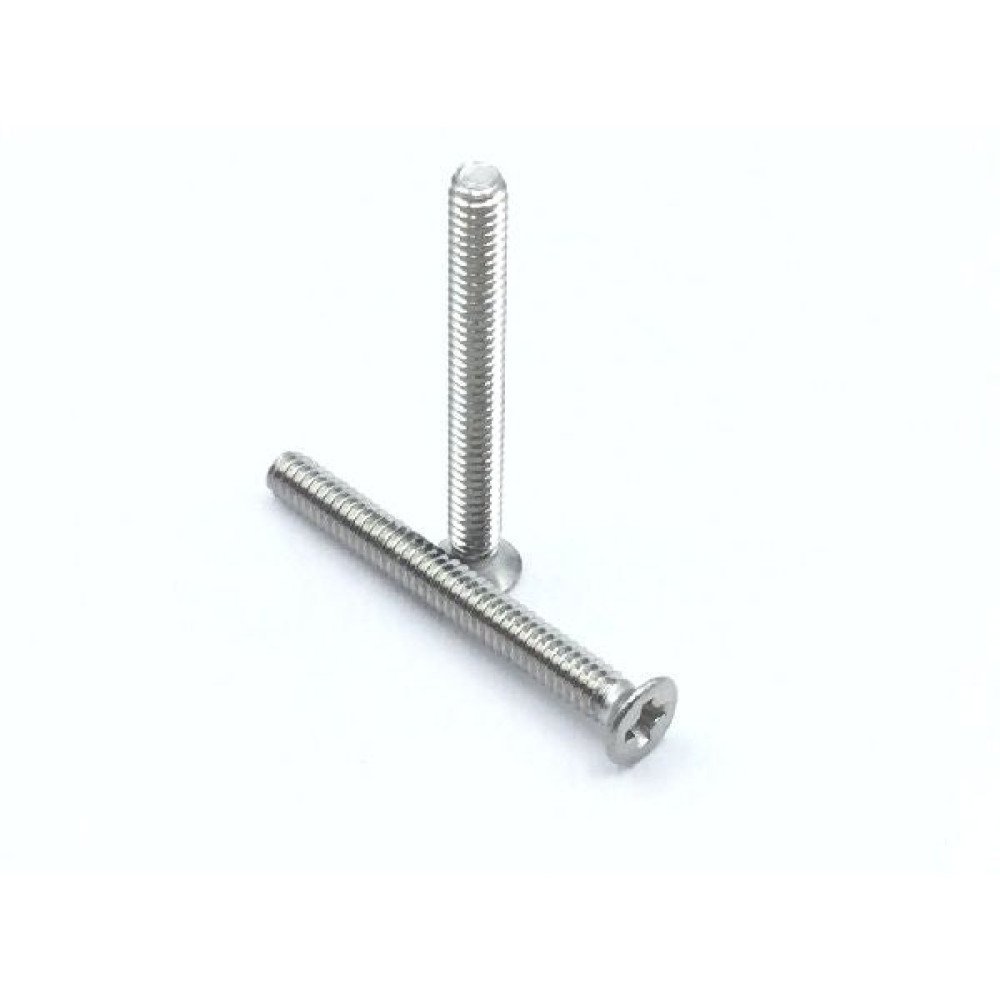

NAS662C2R13 — בורג
- מספר חלק רשום:NAS662C2R13
- מזהה קטלוג:FSHW-52E0C7B8BB8F
- זמינות: הזמינות תאושר בהצעת המחיר
מחיר לפי הצעה
תמצית המוצר
בחרו ברגים לפי המק״ט המלא, התבריג, הראש ודרישות האחיזה. שמרו על הסיומות בבקשת כמויות או חלופות.
תיאור
פרטים טכניים ומסמכים
| מק״ט מבוקש | NAS662C2R13 |
|---|---|
| סדרת ייחוס | NAS662 |
נתונים טכניים לעיון
| מספר קטלוגי NSN | 5305-00-471-9193 |
|---|---|
| סדרת מוצר | NAS |
| צורת ראש | Flat countersunk |
| דרגת תבריג | 2a |
| זווית ראש שקוע | Between 99.0 degrees and 101.0 degrees |
| אורך קשיח | Between 0.782 inches and 0.812 inches |
| צורת הנעה פנימית | Cross recess type 1 |
| חומר הבורג | Steel comp 303 or steel comp 321 or steel comp 347 or steel comp 302 |
| טיפול פני שטח של הבורג | Passivate |
| מפרט טיפול פני שטח של הבורג | Qq-p-35 federal specification single treatment response |
| נתוני מפרט | 80205-nas662 professional/industrial association standard |
| קוטר תבריג | 0.086 inches |
| כיוון תבריג | Right-hand |
| אורך תבריג | Between 0.710 inches and 0.783 inches |
| מספר כריכות לאינץ׳ (TPI) | 56 |
| סימון סדרת תבריג | Unc (coarse thread) |
| קוטר ראש | Between 0.156 inches and 0.172 inches |
הערכים מוצגים ביחידות ובסימון המקוריים. יש לאשר התאמה מול השרטוט או התקן העדכני לפני הזמנה.
פרטים שכדאי לצרף לבקשת הצעה
- סדרת התבריג, הפסיעה ודרגת ההתאמה
- אורך, אורך אחיזה והחלק המושחל
- ראש, סוג הנעה וקידוחי אבטחה
- חומר, דרגת חוזק וציפוי
צרפו כמות, מועדי אספקה נדרשים, מדרגות כמות, מהדורת שרטוט ודרישות מסמכים או עקיבות. אם ניתן לשקול חלופה, ציינו זאת במפורש.
היצרן בפועל, התצורה, זמינות, מחיר, זמן אספקה והמסמכים יסוכמו בהצעה המאושרת. רישום זה אינו הצהרת מלאי או אישור התאמה להתקנה.
