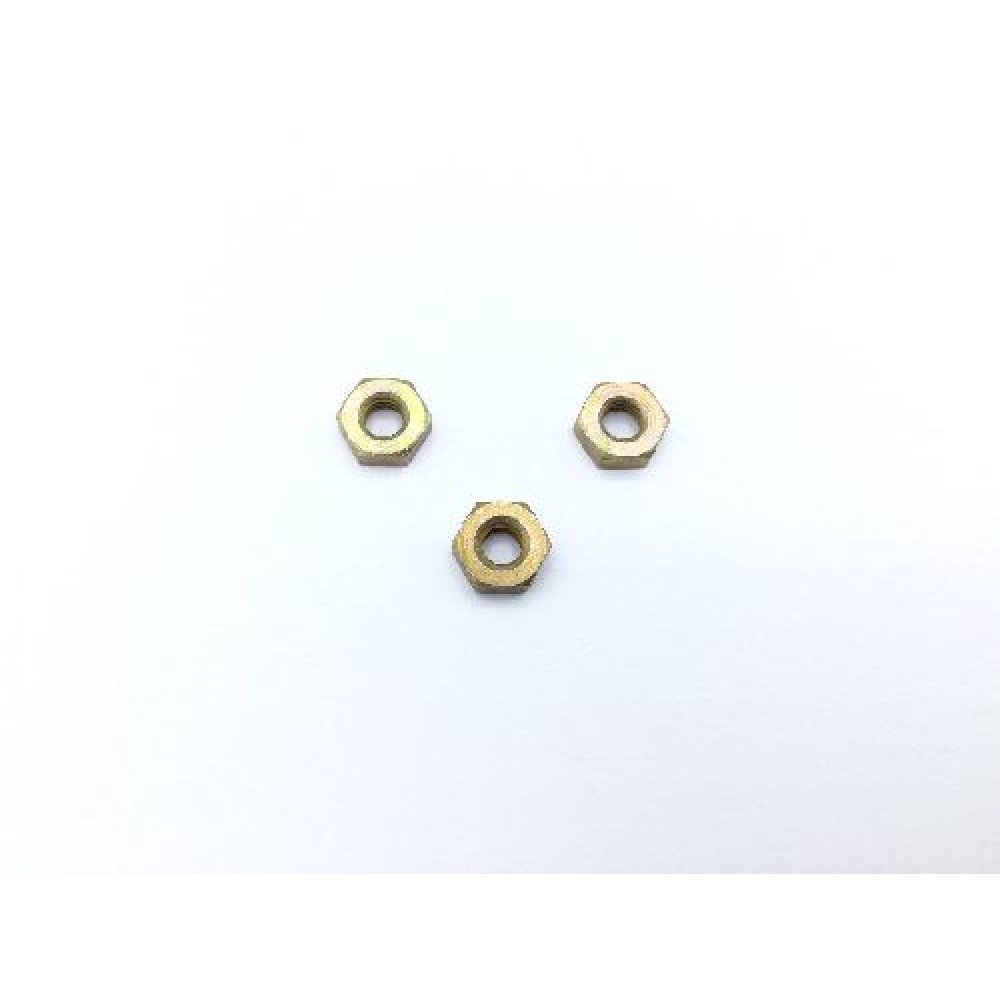

NAS671-10 — אום

מחיר לפי הצעה

כמות

תמצית המוצר

מצאו אומים ואומי עוגן למכלול מוגדר. התבריג, סוג הנעילה וגאומטריית ההתקנה צריכים להתאים לתצורה המבוקשת.

פרטים טכניים ומסמכים

מק״ט מבוקש	NAS671-10
סדרת ייחוס	NAS671

מספר קטלוגי NSN	5310-00-619-4376
סדרת מוצר	NAS
חומר	Steel
טיפול פני שטח	Cl 2 federal specification single treatment response type 2 qq-p-416
דרגת תבריג	3b
סדרת תבריג	Unjf (fine thread with external controlled root radius)
מידת תבריג	0.190 inches
סוג משטח מגע	Chamfered or washer faced
זווית ראש שקוע	110.0 degrees nut
מפרט חומר	66 federal standard single material response
גובה אום	Between 0.117 inches and 0.130 inches
מבנה אום	Hexagon
כיוון תבריג	Right-hand
מספר כריכות לאינץ׳ (TPI)	32
מרחק בין פאות	Between 0.332 inches and 0.344 inches

הערכים מוצגים ביחידות ובסימון המקוריים. יש לאשר התאמה מול השרטוט או התקן העדכני לפני הזמנה.

צרפו כמות, מועדי אספקה נדרשים, מדרגות כמות, מהדורת שרטוט ודרישות מסמכים או עקיבות. אם ניתן לשקול חלופה, ציינו זאת במפורש.

היצרן בפועל, התצורה, זמינות, מחיר, זמן אספקה והמסמכים יסוכמו בהצעה המאושרת. רישום זה אינו הצהרת מלאי או אישור התאמה להתקנה.
